2016国产精品视频_亚洲日韩精品一区二区_超碰在线免费亚洲五月天_欧美日韩免费福利22_久久精品无码一级毛片温泉_免费亚洲精品少妇_午夜成人无码视频一区二区三区_欧美偷拍97色伦综合_免费国产精品一级a最新日韩_在线午夜日韩视频网站观看视频

返回列表 當(dāng)前位置:首頁>資訊中心>知識中心

返回列表 返回
列表

淬火新工藝

奧氏體晶粒的超細(xì)化處理

一般把使鋼的晶粒度細(xì)化到10級以上的處理方法稱為“晶粒超細(xì)化”處理。經(jīng)超細(xì)化處理后淬火,可使鋼獲得高的規(guī)定非比例伸長應(yīng)力σp0.2、韌性和低的韌脆轉(zhuǎn)化溫度。

1 超快速加熱法

主要是靠采用具有超快速加熱的能源來實(shí)現(xiàn)的。如大功率電脈沖感應(yīng)加熱、電子束加熱和激光加熱等皆屬此類。


2 快速循環(huán)加熱淬火法

如圖1所示,首先將零件快速加熱到Ac3以上,經(jīng)短時間保溫后迅速冷卻,如此循環(huán)多次。由于每加熱一次,奧氏體晶體就被細(xì)化一次,所以經(jīng)過4次循環(huán)后,便使45鋼的晶粒度從6級細(xì)化到12級。

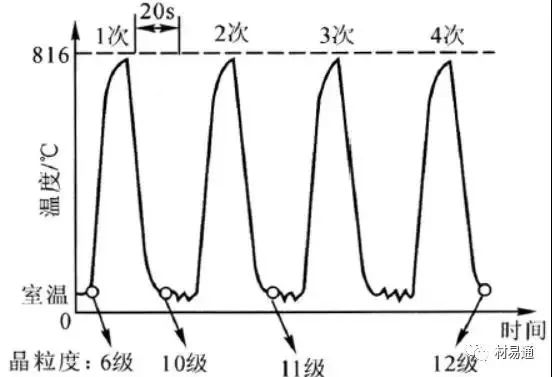

圖1 45鋼采用快速循環(huán)加熱淬火法的工藝過程

3 形變熱處理法

如圖2所示。其過程是先將鋼加熱至略高于Ac3的溫度,使之奧氏體化,隨后進(jìn)行熱軋,使奧氏體發(fā)生強(qiáng)烈的形變,接著再等溫保持適當(dāng)時間,使形變奧氏體發(fā)生起始再結(jié)晶,并于晶粒尚未開始長大之前進(jìn)行淬火。

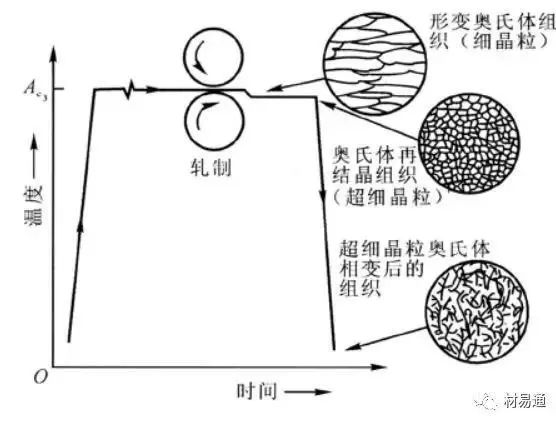

圖2 獲得超細(xì)晶粒的形變熱處理法工藝過程

碳化物的超細(xì)化處理

目前,生產(chǎn)中除了奧氏體晶粒超細(xì)化處理外,高碳鋼中碳化物的超細(xì)化處理也同樣受到普遍重視。這是因?yàn)樘蓟锏某叽?、形態(tài)、分布和數(shù)量對鋼的力學(xué)性能(如韌性、疲勞強(qiáng)度、硬度和耐磨性等)有著顯著影響。

1 高溫固化淬火+高溫回火(即高溫調(diào)質(zhì)處理)

 高溫固溶化后采取淬火,不僅可以抑制先共析碳化物的析出,而且淬火得到的馬氏體+殘余奧氏體組織經(jīng)高溫回火后,可得到球狀的碳化物,并呈均勻彌散的分布。


2 高溫固溶等溫處理

有研究提出,先于1040 ℃加熱30 min進(jìn)行高溫固溶化,繼之于625 ℃或425 ℃下進(jìn)行等溫處理,這樣可得到片狀珠光(625 ℃等溫)或貝氏體(425 ℃等溫)組織,最后再按通常工藝進(jìn)行淬火、回火。


控制馬氏體、貝氏體組織形態(tài)及其組成的淬火

1 中碳合金鋼的超高溫淬火

 中碳合金鋼經(jīng)正常溫度淬火后,一般得到片狀馬氏體與板條狀馬氏體的混合組織。片狀馬氏體的存在對鋼的斷裂韌性不利。提高中碳合金鋼的淬火溫度,有利于在淬火后得到較多的板條狀馬氏體。


2 高碳鋼的低溫短時加熱淬火

高碳鋼在采用普通淬火工藝時,往往得到片狀馬氏體組織,此時具有較高的脆性。但如適當(dāng)控制淬火加熱時奧氏體的碳含量,也可使淬火后得到以板條狀馬氏體為主的組織,使鋼在保持高硬度的同時,還具有良好的韌性。


3 連續(xù)冷卻時的冷卻速率獲得復(fù)合組織的淬火

一般貝氏體轉(zhuǎn)變總是優(yōu)先在貧碳區(qū)開始的,隨著貝氏體轉(zhuǎn)變量的增加,由于碳不斷向奧氏體中擴(kuò)散,使未轉(zhuǎn)變奧氏體中的碳含量愈來愈高,從而增加了奧氏體的化學(xué)穩(wěn)定性而使之難于轉(zhuǎn)變。


使鋼中保留適當(dāng)數(shù)量塑性第二相的淬火

1 亞共析鋼的亞溫淬火(α+γ兩相區(qū)淬火)

亞溫淬火對處理前的原始組織有一基本要求,即不應(yīng)有大塊狀的自由鐵素體存在。因此在亞溫淬火前往往需進(jìn)行正常淬火或調(diào)質(zhì)(有時也可正火),使之得到如馬氏體、貝氏體、回火索氏體、索氏體之類的組織。

(1)亞溫淬火的加熱溫度處于α+γ兩相區(qū)內(nèi),由于溫度較低,加之鋼中尚存在的細(xì)小彌散分布的難溶碳、氮化物質(zhì)點(diǎn)對奧氏體晶粒長大的阻礙作用,使此時的奧氏體晶粒十分細(xì)小。


(2)鋼中所含各種元素可分為擴(kuò)大γ區(qū)元素(如碳、錳、鎳、氮等)和縮小γ區(qū)元素(如磷、銻、錫、硅等)兩大類。圖3表示兩類二元鐵基合金的相圖。

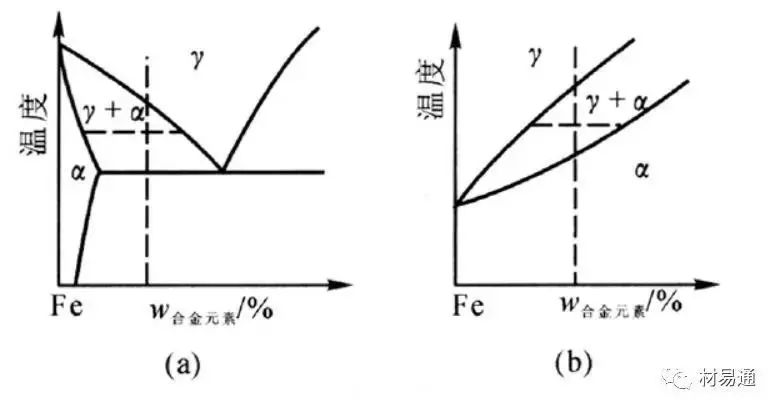

圖3 二元鐵基合金相圖

(a)擴(kuò)大γ區(qū)元素(b)縮小γ區(qū)元素

(3)對含有鋁、鈮、釩、欽等元素 的 鋼 來 說,在亞溫區(qū)加熱時,會有微量的細(xì)小彌散碳化物、氮化物存在,在淬火后進(jìn)行回火時,它們可作為碳化物在晶內(nèi)析出的晶核,從而減少了碳化物的沿晶析出,這對改善鋼的韌性十分有益。


2 控制殘余奧氏體形態(tài)、數(shù)量和穩(wěn)定性的熱處理

通過調(diào)整淬火加熱溫度、冷卻規(guī)范(包括等溫處理的溫度和時間)以及回火工藝等可以在很大程度上控制殘余奧氏體的形態(tài)、分布、數(shù)量和穩(wěn)定性。

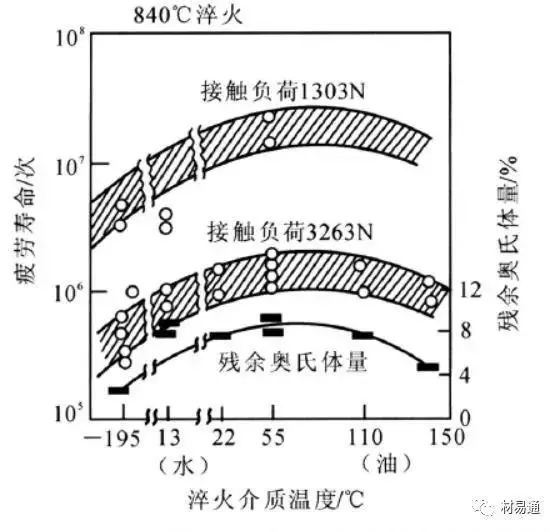

圖4 殘余奧氏體量對GCr15鋼接觸疲勞壽命的影響

(來源:材易通)


  軸研所公眾號          軸承雜志社公眾號

營銷熱線

銷售公司

0379-64367521

制造服務(wù)事業(yè)部

0379-64880626

裝備試驗(yàn)事業(yè)部

13693806700

技術(shù)中心

0379-64880057

國家軸承質(zhì)檢中心

0379-64881181
