直線軸承是一種精度高、成本低、摩擦阻力小的直線運動系統。直線軸承是和導向軸組合使用的，利用滾珠的滾動運動實現無限直線運動的直動系統。

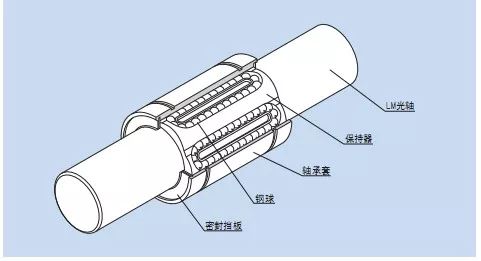

直線軸承結構

直線軸承是在外圈之內裝有鋼球保持架，保持架裝有多個滾球，滾珠作無限循環運動。保持架的兩端以密封墊擋圈固定，在各鋼球受力工作的直線軌道方向上設有缺口窗，此部分是使受載荷的鋼球與軸作滾動接觸，用非常低的磨擦系數相對移動。

因此直線球軸承為機械設備、自動化設備、節能設備等最合適選用的軸承。

1、按材質分：

外殼：不銹鋼、軸承鋼、鋁合金（帶座直線軸承）；

保持架：有樹脂、不銹鋼、軸承鋼；

表面處理：鍍鉻、鍍鎳、表面陽極氧化（直線軸承外固定座）等等。

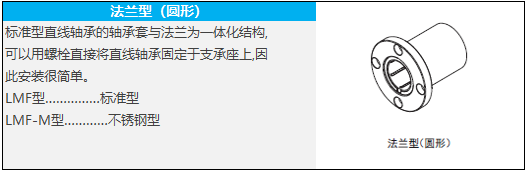

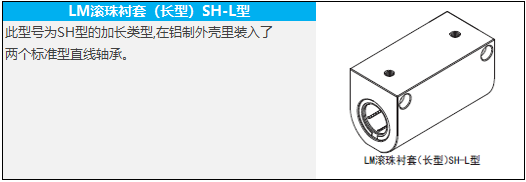

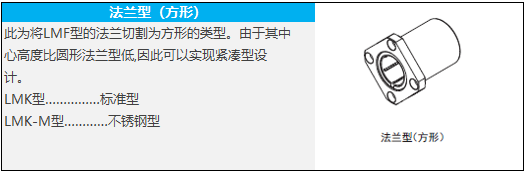

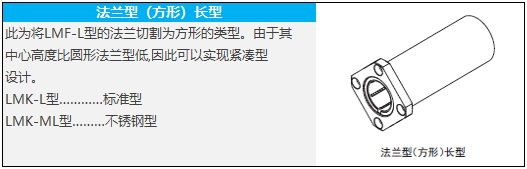

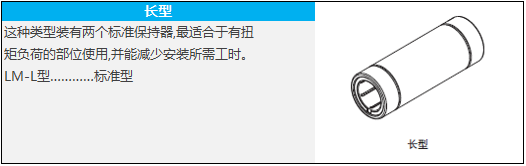

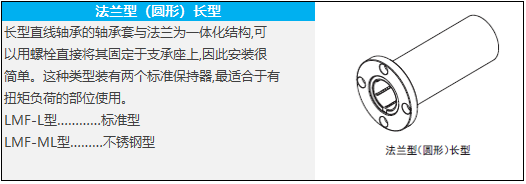

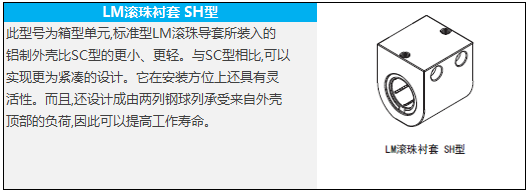

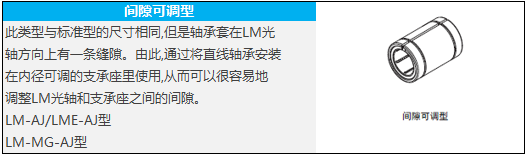

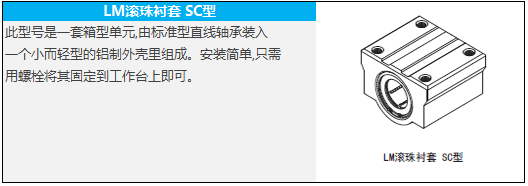

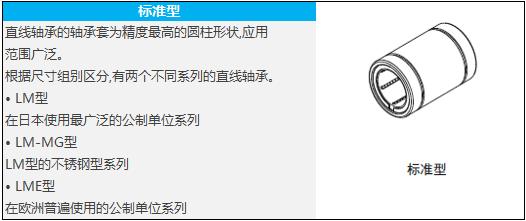

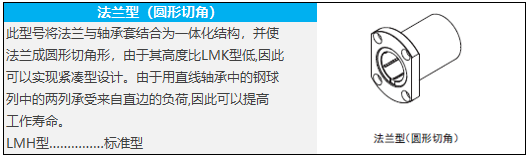

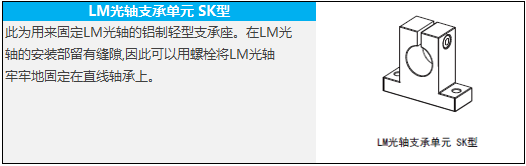

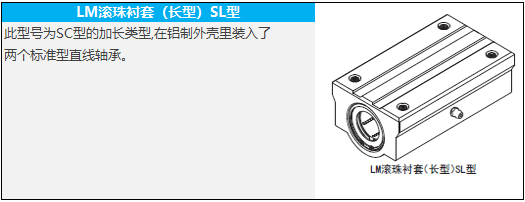

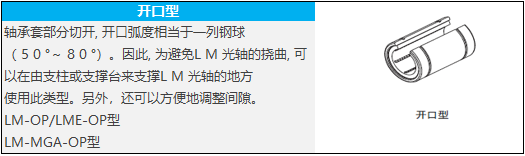

2、按形狀分：

3、按系列分：

直線軸承按系列分，分為兩大系列即LM和LME系列。

LM系列用于亞洲，東南亞國家，日本，韓國，中國等；

LME系列多用于歐洲，美國，德國，意大利等地區；

兩大系列結構特點，除尺寸不同，孔徑公差不同，其結構大致一樣。

直線軸承代碼

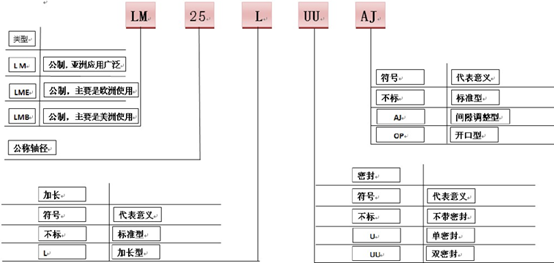

標準型直線軸承代碼

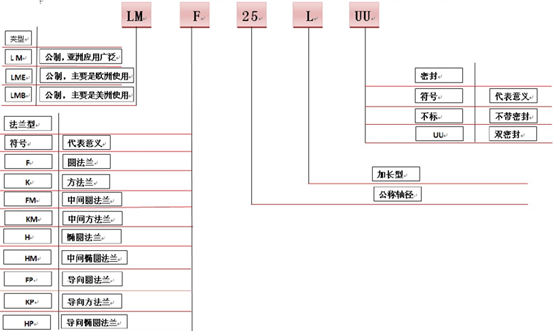

法蘭式直線軸承代碼

1、與直線軸承配合使用：建議使用g6公差導向軸（普通間隙配合）；

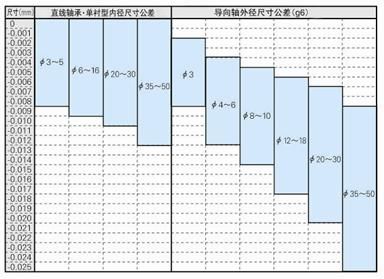

2、直線軸承與導向軸（g6公差）公差范圍；

直線軸承潤滑

1、脂潤滑

直線軸承內部注入防蝕油，若用油脂潤滑時，先用煤油或有機溶濟清除防蝕油，風干后再添加潤滑脂。

2、油潤滑

若用油潤滑時，不必清除防蝕油；潤滑油可從供油管給油,或從軸線軸承外殼的油孔給油。由于密封圈會刮掉潤滑油，油潤滑不適用無孔的帶密封圈軸承。

直線軸承品牌
